一、化學轉化

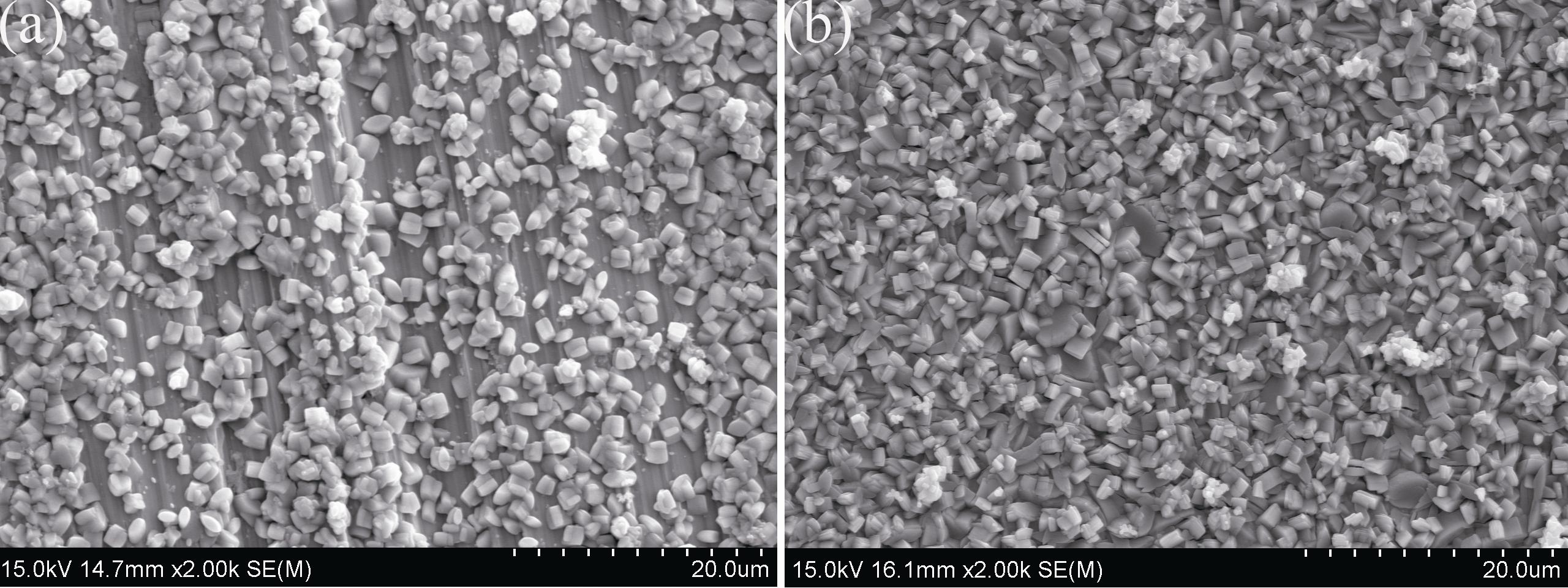

        鎂合金的化學轉化膜可以根據溶液的性質分為以下幾種類型：鉻酸鹽系、有機酸系、磷酸鹽系、KMnO4系、稀土元素系和錫酸鹽系等。傳統的鉻酸鹽膜結構致密，以含結構水的Cr為骨架，具有良好的自修復功能和耐蝕性。然而，由于Cr有較高的毒性，并且廢水處理成本較高，因此迫切需要開發無鉻轉化處理方法。在KMnO4溶液中處理鎂合金可以得到無定型組織的化學轉化膜，其耐蝕性與鉻酸鹽膜相當。堿性錫酸鹽的化學轉化處理可以作為鎂合金化學鍍鎳的前處理方法，代替傳統含有Cr、F或CN等有害離子的工藝?；瘜W轉化膜具有多孔的結構，在鍍鎳之前的活化過程中表現出良好的吸附性能，并能提高鍍鎳層的結合力和耐蝕性。有機酸系處理得到的轉化膜能夠同時具備腐蝕保護和光學、電子學等綜合性能，在化學轉化處理的新發展中具有重要地位?；瘜W轉化膜相對較薄、柔軟，其防護能力較弱，通常只用于裝飾或作為防護層的中間層。

二、陽極氧化

        陽極氧化是一種常用的鎂合金表面處理技術，可以獲得比化學轉化更好的耐磨損和耐腐蝕性能，并具有良好的結合力、電絕緣性和耐熱沖擊等特點。

        傳統的鎂合金陽極氧化過程通常使用含鉻、氟、磷等元素的電解液，這不僅對環境造成污染，而且對人類健康也有害。近年來，研究人員開發出一種環保型工藝，獲得的氧化膜在耐腐蝕等性能方面比經典工藝Dow17和HAE有了顯著改善。這種優良的耐蝕性主要來源于陽極氧化后表面均勻分布的Al、Si等元素，使生成的氧化膜具有良好的致密性和完整性。通常認為氧化膜中存在的孔隙是影響鎂合金耐蝕性能的主要因素。研究發現，通過向陽極氧化溶液添加適量的硅-鋁溶膠成分，可以在一定程度上改善氧化膜的厚度和致密度，降低孔隙率。此外，溶膠成分還會導致氧化膜層的形成速度出現階段性快速增長和緩慢增長，但基本上不會影響膜層的X射線衍射相結構。然而，陽極氧化膜具有較大的脆性和多孔性，在復雜的工件上很難形成均勻的氧化膜層。

三、金屬涂層

        鎂及鎂合金是目前最具挑戰性的金屬之一，其難以進行電鍍的原因如下：

        1.    表面氧化：鎂合金表面極易形成氧化鎂，清除困難，嚴重影響鍍層與基材的結合力。

        2.    電化學活性：鎂的電化學活性過高，遇酸性鍍液會迅速腐蝕基材，與其他金屬離子置換反應強烈，所得鍍層結合不牢固。

        3.    第二相存在：鎂合金中存在第二相（如稀土相、γ相等），其電化學特性不同，導致鍍層沉積不均勻。

        4.    鍍層標準電位高：鍍層的標準電位遠高于鎂合金基材，通孔會增大腐蝕電流，引發嚴重的電化學腐蝕，同時鎂的電極電位偏負，施鍍時難以避免氫氣析出的針孔問題。

        5.    基材雜質：鎂合金鑄件致密性較低，表面存在雜質，可能成為鍍層內孔隙形成的來源。

        因此，常采用化學轉化膜法先浸泡鋅或錳等金屬，然后進行銅鍍等處理，以增強鍍層與基材的結合力。常見的鎂合金電鍍層包括鋅、鎳、銅-鎳-鉻、鋅-鎳等涂層，而化學鍍層則主要采用鎳磷、鎳鎢磷等鍍層。

        單一的化學鍍鎳層對于保護鎂合金有時不足夠。研究表明，通過將化學鍍鎳層與堿性電鍍Zn-Ni鍍層組合可以獲得更好的保護效果。這種組合鍍層大約厚度為35μm，在鈍化后可以經受800-1000小時的中性鹽霧腐蝕。另外一種方法是先采用化學鍍鎳作為底層，然后使用直流電鍍技術得到微晶鎳鍍層。這樣得到的鍍層平均結晶顆粒大小為40nm，由于晶粒細化，使得鍍層的孔隙率大大降低，結構更加致密，從而提高了保護效果。

        電鍍或化學鍍是一種同時獲得優越耐蝕性和電學、電磁學以及裝飾性能的表面處理方法。然而，這些方法的缺點在于前處理過程中使用的Cr、F等化學物質對環境造成嚴重污染，而鍍層中常含有重金屬元素，增加了回收的難度和成本。另外，由于鎂基體特性的限制，對于鍍層的結合力仍然需要進一步改善。

四、激光處理

        激光處理在鎂合金表面可以采用兩種主要方法：激光表面熱處理和激光表面合金化。激光表面熱處理，也稱為激光退火，是一種通過激光輻照使表面迅速加熱、快速冷卻的處理方式。它實際上是一種表面快速凝固處理方法。激光退火可以改變材料的晶體結構、晶粒尺寸和組織狀態，從而提高其性能。在高純鎂合金上，激光退火可以制備單層或多層合金化層。

        激光表面合金化是基于激光表面熱處理的一種新技術。它利用激光輻照源產生的熔覆作用，在鎂合金表面制備出不同硬度的合金層，同時形成冶金結合的界面。例如，采用寬帶激光在鎂合金表面制備Cu-Zr-Al合金熔覆涂層，由于涂層中形成的多種金屬間化合物的增強作用，合金涂層具有高硬度、高彈性模量、耐磨性和耐蝕性。

        此外，激光處理中的稀土元素Nd的存在也可以提高熔覆層的性能。經過激光快速熔凝處理后，晶粒得到明顯細化，這可以提高熔覆層的致密性和完整性。

        總之，激光表面熱處理和激光表面合金化是在鎂合金表面改善性能的有效方法，可以通過調控材料的組織結構和形成合金層來增強硬度、彈性模量、耐磨性和耐蝕性等特性。

        激光處理鎂合金表面時可能會出現一些問題，如氧化、蒸發、汽化、氣孔和熱應力等。為了解決這些問題并獲得理想的表面處理效果，設計正確的處理工藝非常重要。

        目前，鎂合金表面處理的研究和探索仍處于不斷發展之中。與鋁合金相比，鎂合金在表面處理上面臨更多的挑戰，因此在日常生活的民用產品中鎂合金的應用還不夠廣泛。但是，在高端產品和軍工產品中，高強度鎂合金得以應用，盡管造價較高。然而，隨著新能源汽車行業的快速發展，鎂合金產業也得到了推動，并帶來了一定的市場機遇。許多鎂合金生產企業已經將表面處理作為重要研究課題進行研發。

        新能源發展是大勢所趨，為鎂合金行業提供了歷史使命和機遇。我相信，隨著技術的不斷創新，鎂合金行業的發展將變得更加順利，并成為替代傳統金屬制品的重要力量。對于鎂合金行業而言，繼續加強研發和技術創新，改進表面處理工藝是解決當前挑戰的關鍵。

        （本站聲明：凡本網轉載自其它媒體的文章，目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。來源：網絡）
